Hai! Sebagai pemasok mesin penggulungan pipa, saya sangat bersemangat untuk berbagi dengan Anda komponen utama dari peralatan yang bagus ini. Mesin bergulir pipa sangat penting di berbagai industri, dari konstruksi hingga manufaktur, di mana pipa lentur ke dalam bentuk yang berbeda adalah persyaratan umum. Jadi, mari selami dan lihat lebih dekat apa yang membuat mesin -mesin ini berdetak.
Bingkai
Bingkai seperti tulang punggung mesin penggulungan pipa. Ini memberikan dukungan struktural untuk semua komponen lainnya dan memastikan bahwa mesin dapat menahan kekuatan yang terlibat dalam proses lentur pipa. Biasanya terbuat dari baja tugas berat, bingkai dirancang agar kaku dan stabil. Kekakuan ini sangat penting karena pelenturan atau gerakan dalam bingkai dapat menyebabkan tikungan yang tidak akurat atau bahkan merusak mesin dari waktu ke waktu.
Anggap saja sebagai fondasi rumah. Jika fondasinya lemah, seluruh struktur berisiko. Demikian pula, bingkai yang dibuat dengan baik sangat penting untuk operasi mesin penggulungan pipa yang andal dan efisien. Biasanya dilas bersama untuk menciptakan struktur satu bagian yang kokoh yang dapat menangani tegangan pipa lentur dengan ukuran dan ketebalan yang berbeda.
Gulungannya
Gulungan adalah jantung dari mesin penggulungan pipa. Mereka adalah komponen yang benar -benar bersentuhan dengan pipa dan menekuknya ke dalam bentuk yang diinginkan. Sebagian besar mesin penggulungan pipa memiliki setidaknya tiga gulungan: dua gulungan bawah dan satu gulungan top. Gulungan bawah biasanya dipasang pada posisi, sedangkan gulungan atas dapat disesuaikan secara vertikal untuk mengontrol jumlah tekanan yang diterapkan pada pipa.
Bahan gulungan sangat penting. Mereka sering terbuat dari baja berkualitas tinggi yang telah diperlakukan dengan panas untuk meningkatkan kekerasan dan daya tahannya. Ini memastikan bahwa gulungan dapat menahan gesekan dan keausan yang disebabkan oleh pembengkokan pipa yang berulang. Berbagai jenis gulungan tersedia tergantung pada aplikasi spesifik. Misalnya, beberapa gulungan memiliki permukaan yang halus untuk pipa lentur tanpa meninggalkan bekas, sementara yang lain memiliki permukaan berlekuk untuk pegangan yang lebih baik pada pipa.
Saat Anda berbelanja untuk mesin penggulungan pipa, Anda mungkin menemukan berbagai jenis sepertiMesin Bending Rol Pipa. Jenis mesin ini menggunakan satu set gulungan untuk menekuk pipa dalam proses yang berkelanjutan, sehingga ideal untuk menghasilkan pipa bengkok dalam jumlah besar.
Sistem drive
Sistem drive adalah apa yang menggulung gulungan dan membuatnya berputar. Ada berbagai jenis sistem penggerak yang digunakan dalam mesin penggulungan pipa, termasuk drive hidrolik, listrik, dan mekanik.
Sistem penggerak hidrolik sangat populer karena mereka menawarkan tingkat kontrol dan daya yang tinggi. Mereka menggunakan silinder hidrolik untuk memberikan tekanan pada gulungan, yang memungkinkan penyesuaian gaya lentur yang tepat. Ini membuat mereka cocok untuk pipa lentur dengan berbagai ukuran dan bahan. Sistem penggerak listrik, di sisi lain, lebih hemat energi dan lebih mudah dipelihara. Mereka menggunakan motor listrik untuk menggerakkan gulungan, dan sering digunakan dalam mesin penggulungan pipa yang lebih kecil.
Sistem penggerak mekanis adalah tipe yang paling sederhana dan paling tradisional. Mereka menggunakan roda gigi dan sabuk untuk mentransfer daya dari motor ke gulungan. Meskipun mereka tidak setepat sistem penggerak hidrolik atau listrik, mereka masih dapat diandalkan dan hemat biaya untuk beberapa aplikasi.

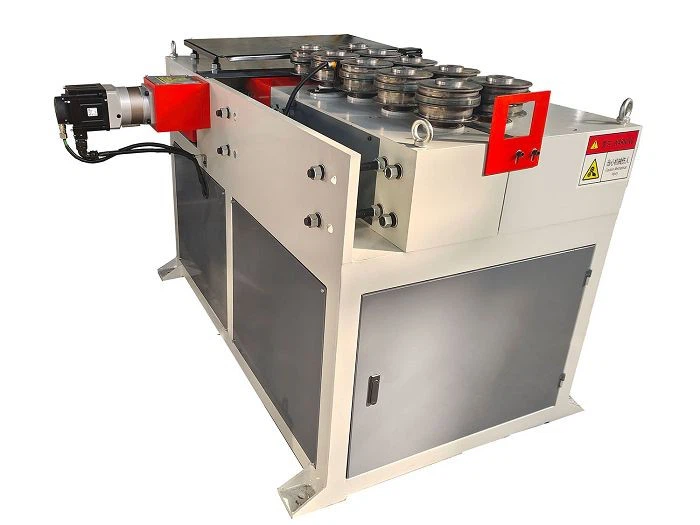

Jika Anda mencari mesin penggulungan pipa yang kuat dan serbaguna, Anda mungkin ingin mempertimbangkan7 mesin lenting pipa hidrolik roller. Mesin ini menggunakan sistem penggerak hidrolik untuk memberikan kontrol yang tepat atas proses lentur, sehingga cocok untuk membengkokkan pipa berdinding tebal dan menghasilkan bentuk yang kompleks.
Panel kontrol
Panel kontrol adalah tempat operator berinteraksi dengan mesin penggulungan pipa. Ini memungkinkan operator untuk mengatur parameter untuk proses lentur, seperti jari -jari tikungan, jumlah tikungan, dan kecepatan gulungan. Sebagian besar mesin penggulungan pipa modern dilengkapi dengan panel kontrol digital yang mudah digunakan dan memberikan umpan balik yang akurat tentang operasi mesin.
Panel kontrol juga mencakup fitur keselamatan untuk melindungi operator dan mesin. Misalnya, mungkin memiliki tombol berhenti darurat yang dapat digunakan untuk segera menghentikan mesin jika terjadi keadaan darurat. Beberapa panel kontrol juga memiliki fungsi diagnostik yang dapat membantu mengidentifikasi dan memecahkan masalah dengan mesin.
Struktur pendukung
Selain bingkai, mesin penggulungan pipa sering memiliki struktur pendukung untuk menahan pipa di tempat selama proses lentur. Ini dapat mencakup rol pemandu, klem, dan perangkat lain yang mencegah pipa bergerak atau tergelincir. Struktur pendukung dirancang untuk memastikan bahwa pipa ditekuk secara akurat dan konsisten.
Rol pemandu digunakan untuk menjaga pipa tetap sejalan saat melewati gulungan. Mereka membantu mencegah pipa memutar atau tekuk selama proses pembengkokan. Klem digunakan untuk menahan pipa dengan kuat, terutama saat menekuk pipa besar atau berat. Mereka dapat disesuaikan agar sesuai dengan ukuran pipa yang berbeda dan memberikan pegangan yang aman.
Sistem pelumasan
Sistem pelumas adalah komponen penting dari mesin penggulungan pipa. Ini membantu mengurangi gesekan antara gulungan dan pipa, yang memperpanjang umur gulungan dan meningkatkan kualitas tikungan. Sistem pelumas biasanya terdiri dari pompa, reservoir, dan satu set nozel yang menyemprot pelumas ke gulungan dan pipa.
Jenis pelumas yang digunakan tergantung pada bahan pipa dan persyaratan spesifik dari proses lentur. Beberapa pelumas umum termasuk minyak, minyak, dan pelumas berbasis air. Sistem pelumas perlu dipertahankan secara teratur untuk memastikan bahwa itu berfungsi dengan baik. Ini termasuk memeriksa tingkat pelumas, mengganti pelumas bila perlu, dan membersihkan nozel.
Kesimpulan
Jadi, begitulah! Ini adalah komponen utama dari mesin penggulungan pipa. Setiap komponen memainkan peran penting dalam pengoperasian mesin, dan mereka semua bekerja bersama untuk memastikan bahwa pipa ditekuk secara akurat dan efisien.
Jika Anda berada di pasar untuk mesin penggulungan pipa, apakah itu aMesin Bending Rol Pipa, AMesin penggulungan pipa baja, atau a7 mesin lenting pipa hidrolik roller, Saya akan dengan senang hati membantu. Kami menawarkan berbagai mesin bergulir pipa berkualitas tinggi yang dirancang untuk memenuhi kebutuhan industri dan aplikasi yang berbeda.
Jika Anda memiliki pertanyaan atau ingin mendiskusikan persyaratan spesifik Anda, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda menemukan mesin penggulungan pipa yang sempurna untuk bisnis Anda. Mari kita mulai percakapan dan lihat bagaimana kami dapat membantu Anda membawa operasi pembengkokan pipa ke tingkat berikutnya.
Referensi
- Buku Pegangan Mesin, Edisi ke -31
- Teknologi Pembengkokan Pipa: Prinsip dan Aplikasi
