Perkenalan

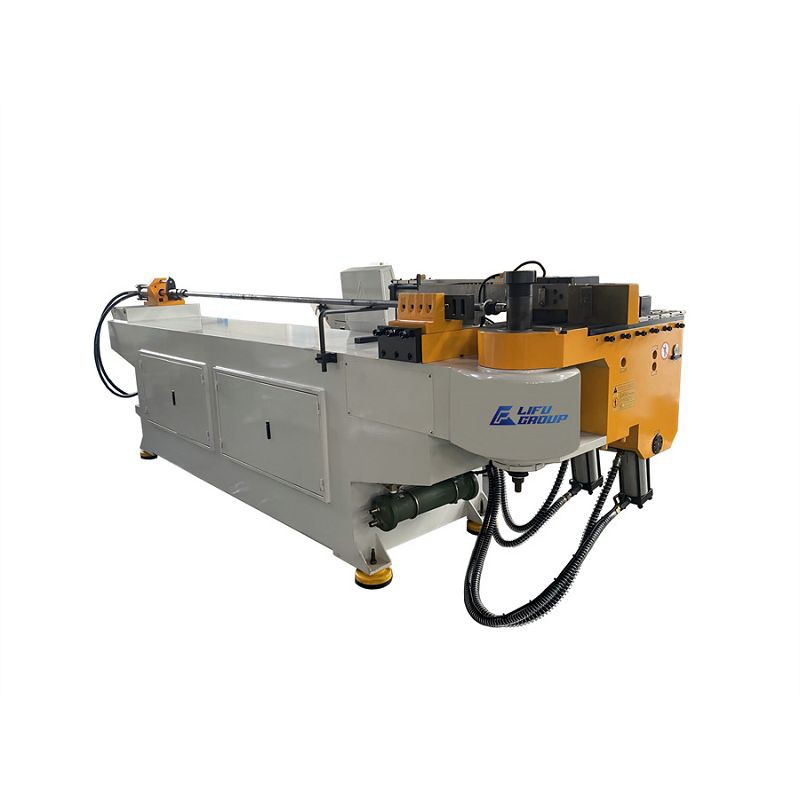

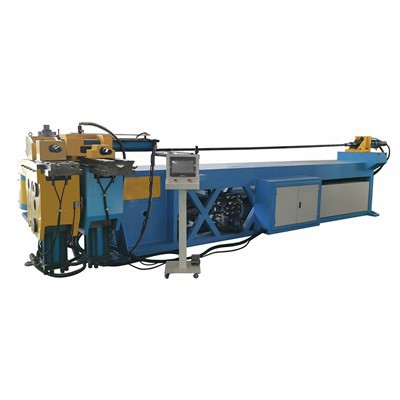

Bender pipa semi-otomatis adalah peralatan canggih yang dirancang untuk pembengkokan pipa. Ini terdiri dari komponen-komponen utama seperti sistem kontrol PLC, antarmuka operasi layar sentuh, sistem penggerak hidrolik penuh, teknologi motor servo, encoder presisi tinggi, dan perangkat penjepit yang dapat disesuaikan dan sistem makan. Komponen -komponen ini bekerja bersama untuk memungkinkan peralatan dengan mudah mengatasi kebutuhan lentur pipa dari berbagai bahan dan bentuk.
Fitur
Presisi tinggi
Bender pipa semi-otomatis dilengkapi dengan encoder omron Jepang presisi tinggi dengan resolusi yang sangat tinggi, yang dapat secara akurat menangkap sedikit perubahan dalam proses lentur pipa dan memastikan bahwa kesalahan sudut lentur dikendalikan dalam kisaran yang sangat kecil, biasanya mencapai presisi tinggi ± 0. 1 derajat.
Stabilitas yang baik
Peralatan mengadopsi sistem penggerak hidrolik penuh, dan transmisi hidrolik dapat secara merata mendistribusikan tekanan, dan mengurangi deformasi pipa atau kerusakan pada peralatan yang disebabkan oleh kekuatan lokal yang berlebihan, sehingga meningkatkan stabilitas proses pemrosesan. Setelah bekerja terus menerus selama beberapa jam, fluktuasi kinerja bender pipa semi-otomatis tidak melebihi 5%, menunjukkan stabilitas yang sangat tinggi.
Produksi yang efisien
Bender pipa semi-otomatis mengadopsi desain semi-otomatis, menggabungkan fleksibilitas operasi manual dan ketepatan pemrosesan mesin sehingga peralatan dapat mempertahankan presisi tinggi sementara sangat meningkatkan efisiensi produksi. Dibandingkan dengan mesin bending pipa manual, kecepatan pemrosesannya dapat ditingkatkan sekitar 50%-70%, secara signifikan memperpendek siklus produksi. Pada saat yang sama, peralatan mendukung fungsi penyimpanan multi-program, dan pengguna dapat telah ditentukan sebelumnya beberapa program lentur untuk mencapai switching cepat dan pemrosesan batch.
Bahan dan bentuk mesin
Bahan yang dapat dikerjakan
• Bahan logam: termasuk baja, stainless steel, aluminium, titanium, kuningan, dll. Bahan-bahan ini banyak digunakan dalam industri manufaktur, dan bender pipa semi-otomatis dapat dengan mudah mengatasi kebutuhan pemrosesan lenturnya.
• Paduan Khusus: Untuk beberapa bahan paduan khusus, seperti paduan berbasis nikel, paduan berbasis kobalt, dll., Peralatan ini juga dapat mencapai pemrosesan lentur yang tepat dengan menyesuaikan parameter dan cetakan pemrosesan.
Bentuk pipa yang dapat dikerjakan
• Pipa bundar: Ini adalah bentuk pipa yang paling umum. Bender pipa semi-otomatis dapat secara akurat mengontrol jari-jari dan sudut lenturnya untuk memenuhi berbagai persyaratan desain.
• Tabung persegi dan persegi panjang: Untuk tabung ini, mesin menggunakan alat cetakan khusus dan penjepit untuk memastikan bahwa bentuk dan ukuran tabung tetap tidak berubah selama proses pembengkokan.
• Tabung Oval: Proses lentur tabung oval relatif rumit, tetapi bender pipa semi-otomatis juga dapat mencapai lentur yang tepat dengan sistem kontrol presisi tinggi dan desain die yang fleksibel.
• Batang padat dan profil lainnya: Selain tabung berongga, mesin dapat menekuk batang padat dan profil khusus lainnya, lebih lanjut memperluas jangkauan aplikasinya.
Mengapa Memilih Kami
Pengalaman yang kaya
Tim teknis dengan lebih dari sepuluh tahun pengalaman dalam merancang dan memproduksi peralatan pemrosesan pipa, dengan kekuatan profesional yang kuat.
Sertifikasi teknis penuh
Lulus sertifikasi standar CE dan sertifikasi sistem manajemen kualitas ISO9001, dan kekuatan teknis diakui secara internasional.
Skala produksi besar
Pabrik mencakup area yang luas dan memiliki banyak peralatan pemrosesan CNC canggih skala besar, dengan output tahunan yang cukup besar, yang dapat dengan cepat menanggapi kebutuhan pesanan skala besar.
Pasar global yang luas
Produk dijual dengan baik di lebih dari sepuluh negara dan wilayah termasuk Cina, Rusia, India, Asia Tenggara, Jepang, Meksiko, Afrika Selatan, Iran, Brasil, Amerika Latin, dll., Dan pangsa pasar internasional secara bertahap berkembang.
FAQ
T: Bagaimana dengan waktu pengiriman?
A: Biasanya, dibutuhkan 30 hari kerja untuk produksi.
T: Apakah Anda menyediakan semua manual operasi dan pemeliharaan dalam bahasa Inggris?
A: Kaya dalam pengalaman transaksi luar negeri, kami memiliki serangkaian dokumentasi, manual pengguna, dan panduan perakitan lengkap semuanya dalam bahasa Inggris. Anda tidak perlu memiliki masalah tentang masalah bahasa.
T: Apakah Anda menawarkan layanan setelah penjualan?
A: Setelah menyelesaikan produk, kami membersihkan jalur produksi dan mengirimi Anda foto dan video untuk jaminan Anda. Atas permintaan, teknisi dan insinyur kami yang berpengalaman dapat menyediakan layanan instalasi dan pelatihan. Tim layanan pelanggan kami juga selalu tersedia untuk menjawab pertanyaan apa pun jika diperlukan.
T: Apa istilah pembayaran Anda?
A: T/T atau L/C, 30% sebagai deposit, saldo perlu dibayar sebelum pengiriman tetapi setelah inspeksi.
T: Dapatkah mesin bending pipa Anda disesuaikan?
A: Ya, kami dapat menggunakan sistem kontrol Anda dan mencetak logo Anda pada mesin, OEM diterima untuk Hippo.
T: Untuk apa bender pipa semi-otomatis digunakan?
A: Bender pipa semi-otomatis digunakan untuk menekuk pipa atau tabung untuk sudut yang tepat untuk berbagai aplikasi industri. Ini sangat ideal untuk membuat bentuk pipa khusus di industri konstruksi, HVAC, otomotif, dan pipa ledeng. Tidak seperti benders manual, versi semi-otomatis menawarkan kontrol otomatis untuk menyederhanakan proses lentur, memastikan konsistensi dan akurasi.
T: Bagaimana cara kerja bender pipa semi-otomatis?
A: Bender pipa semi-otomatis menggunakan kombinasi input manual dan sistem otomatis untuk menekuk pipa. Operator menetapkan sudut lentur yang diinginkan dan parameter lainnya, dan mesin menggunakan gaya hidrolik atau listrik untuk menekuk pipa yang sesuai. Desain semi-otomatis memungkinkan untuk proses yang lebih ramping dibandingkan dengan benders manual sepenuhnya, meningkatkan efisiensi dan mengurangi kesalahan manusia.
T: Seberapa akurat bender pipa semi-otomatis?
A: Benders pipa semi-otomatis menawarkan presisi tinggi, seringkali turun ke fraksi derajat, tergantung pada fitur mesin. Dengan penyesuaian otomatis, proses lentur meminimalkan kesalahan dalam operasi manual, memungkinkan tikungan yang akurat secara konsisten yang memenuhi sudut dan toleransi tertentu.
T: Dapatkah pipa bender pipa semi-otomatis menekuk pipa besar?
A: Ya, banyak benders pipa semi-otomatis dirancang untuk menangani berbagai ukuran pipa, termasuk pipa berdiameter yang lebih besar. Kapasitas mesin bervariasi, jadi penting untuk memilih satu yang sesuai dengan kebutuhan spesifik Anda. Model yang lebih besar dapat menekuk pipa dengan diameter dari beberapa inci hingga beberapa kaki, tergantung pada spesifikasinya.
T: Dapatkah bender pipa semi-otomatis digunakan untuk tikungan radius ketat?
A: Ya, beberapa benders pipa semi-otomatis mampu membuat tikungan radius ketat, tetapi tergantung pada spesifikasi mesin. Model yang dirancang untuk pipa yang lebih kecil atau fleksibel dapat menekuknya menjadi jari -jari yang ketat, sedangkan pipa yang lebih besar atau lebih kaku mungkin memerlukan penyesuaian spesifik atau teknik lentur yang berbeda untuk mencegah kerusakan material.
T: Bagaimana cara mempertahankan bender pipa semi-otomatis?
A: Pemeliharaan biasanya melibatkan memeriksa dan mengganti cairan hidrolik, melumasi bagian yang bergerak, dan memastikan mekanisme lentur diselaraskan dan bebas dari puing -puing. Inspeksi rutin komponen listrik, kalibrasi sistem kontrol, dan pembersihan permukaan mesin juga membantu memperpanjang umurnya dan memastikannya beroperasi pada efisiensi puncak.
Parameter teknis
|
Parameter teknis NC |
|||||||||||
|
Model |
Satuan |
NC38 |
NC50 |
NC65 |
NC76 |
NC90 |
NC110 |
NC130 |
NC168 |
NC219 |
NC273 |
|
Kapasitas lentur maksimum |
mm |
Φ38x1.8 |
Φ50x2.0 |
Φ65x2.5 |
Φ75x2.5 |
Φ89x2.5 |
Φ110x5.0 |
Φ130x5.0 |
Φ168x16.5 |
Φ219x16 |
Φ270x20 |
|
Tabung bundar/tabung stainless steel |
mm |
Φ38x1.2 |
Φ50x1.3 |
Φ65x1.6 |
Φ75x1.9 |
Φ89x1.5 |
Φ110x2.0 |
Φ130x2.5 |
Φ168x4.0 |
Φ219x14 |
Φ270x14 |
|
Tabung/logam persegi |
mm |
□30x1.5 |
□40x1.8 |
□50x2.3 |
□60x2.5 |
□75x2.5 |
□90x2.0 |
□90x6.0 |
□110x6.5 |
□189x14 |
□200x14 |
|
Radius Bending |
mm |
25~150 |
30~230 |
30~320 |
40~250 |
40~250 |
50~280 |
80~500 |
90~500 |
120~800 |
130~1000 |
|
Rentang radius bending/ tabung persegi |
mm |
25~130 |
30~190 |
35~210 |
40~240 |
45~105 |
50~300 |
80~430 |
90~410 |
120~801 |
130~1000 |
|
Rentang sudut lentur |
derajat |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
|
Jarak efektif maksimum |
mm |
3200 |
2200 |
3200 |
4000 |
4000 |
4000 |
5000 |
6000 |
1400 |
6000 |
|
Tinggi meja kerja |
mm |
1100 |
1100 |
1100 |
1125 |
1100 |
1250 |
1300 |
1400 |
1400 |
1400 |
|
Tinggi Garis Pusat Cetakan |
mm |
28 |
40 |
50 |
55 |
65 |
80 |
90 |
120 |
165 |
185 |
|
Kecepatan Bending [DOB] |
deg/detik |
120 |
120 |
110 |
110 |
75 |
75 |
70 |
38 |
38 |
28 |
|
Bending (DOB|Sccuracy |
derajat |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.40 |
|
HVDRAULIC SVSTEM MOTOR |
KW |
2.2 |
3.8 |
5.5 |
11 |
15 |
22 |
22 |
30x2 |
45x2+11 |
55x2+11 |
|
Lebar mesin |
mm |
900 |
900 |
1150 |
1500 |
1500 |
1700 |
2000 |
2200 |
2300 |
3400 |
|
Lebar mesin |
mm |
1300 |
1300 |
1400 |
1400 |
1500 |
2100 |
2100 |
2300 |
2300 |
2700 |
|
Panjang mesin |
mm |
4300 |
4300 |
5800 |
6800 |
6800 |
7000 |
9000 |
10000 |
11000 |
11500 |
|
Berat mesin |
kg |
850 |
1600 |
2800 |
3000 |
6200 |
8200 |
11000 |
22000 |
33000 |
55000 |
*Model non standar disesuaikan sesuai dengan kebutuhan pelanggan
*Data hanya untuk referensi, dan parameter teknis akhir harus tunduk pada perjanjian teknis
