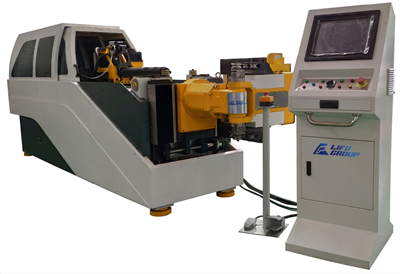

Square Pipe Bender Machine adalah bender tabung hidrolik otomatis terkontrol sepenuhnya PLC, yang dapat secara otomatis menekuk, secara otomatis memakan, dan secara otomatis memutar pipa. Pemberian makan dan memutar dan menekuk tiga sumbu dikendalikan oleh motor servo dan drive servo.

Bahan yang berlaku: Pipa baja, pipa stainless steel, pipa besi, pipa aluminium, pipa tembaga, pipa titanium, pipa galvanis, dll.

Semua komponen listrik dari mesin bending pipa otomatis kami bersumber dari merek-merek terkenal di dunia, kabinet sesuai dengan IP65.

*KESALIBATKAN CE DAN UL Standar

Cetakan mesin bender pipa persegi

Bahan

*Baja karbon

*AusteniticMaterials

*Paduan aluminium

*Baja paduan sedang dan tinggi

*Bahan Inconel and Hastelloy
*Paduan kuningan dan tembaga

Bending jangkauan mesin bender pipa persegi

Kapasitas dari 3mm Od -219 mmo.d.

*Kualitas tinggi

*Radius ketat menekuk

*Tupai dinding tipis

*Bagian yang membutuhkan toleransi ketat

*Pengulangan

*Kemampuan untuk bentuk tabung yang kompleks

Komputer Industri (IPC)

* Layar sentuh Komputer Industri (IPC) 15inch menawarkan akses mudah

mode operasi otomatis dan manual.

* Diagnostik sistem dan kemampuan bahasa berganda.

* Penjepit hidrolik sepenuhnya pada penjepit die dan tekanan mati.

* Dilengkapi dengan katup kecepatan yang dapat disesuaikan pada tekanan die memastikan sinkronisasi lentur.

*Fungsi simulasi 3D dan fungsi transfer gambar.

*WiFi Connet dan Monitor Jarak Jauh

perkataan:

1. Tentang peningkatan terus menerus pada desain, spesifikasi di atas dapat berubah tanpa pemberitahuan.

2. Harap kontak penjualan untuk merekomendasikan Anda model yang sesuai dengan detail spesifikasi terbaru

Tag populer: Mesin bender pipa persegi, produsen mesin bender pipa bender square, pemasok, pabrik, Mesin Bending Pipa Tembaga, Mesin Bending Pipa Semi Otomatis, Mesin Bending Pipa Konstruksi, mesin pembentuk pipa, Produsen Bending Pipa, Mesin Bending Pipa yang Dapat Diandalkan

Parameter teknis

Parameter teknis CNC
Pola	Satuan	CNC18	CNC25	CNC38	CNC50	CNC65	CNC76	CNC90	CNC110	CNC130	CNC168	CNC219	CNC273
Kapasitas lentur maksimum	Mm	Φ18x1.6	Φ25x2.0	Φ38x1.8	Φ50x2.0	Φ65x2.5	Φ75x2.5	Φ89x2.5	Φ110x5.0	Φ130x5.0	Φ168x16.5	Φ219x16	Φ270x20
Tabung bundar/tabung stainless steel	Mm	Φ18x0.8	Φ25x1.8	Φ38x1.2	Φ50x1.3	Φ65x1.6	Φ75x1.9	Φ89x1.5	Φ110x2.0	Φ130x2.5	Φ168x4.0	Φ219x14	Φ270x14
Tabung/logam persegi	Mm	□15x1.2	□16x2.5	□30x1.5	□40x1.8	□50x2.3	□60x2.5	□75x2.5	□90x2.0	□90x6.0	□110x6.5	□189x14	□200x14
Diameter luar tikungan maksimum untuk membalas (dapat disesuaikan)	Mm	φ10	φ25	φ38	φ50	φ65	φ70	φ70	φ90	φ114	φ114	φ129	φ129
Radius Bending	Mm	10~80	20~100	25~150	30~230	30~320	40~250	40~250	50~280	80~500	90~500	120~800	130~1000
Rentang radius bending/ tabung persegi	Mm	15~70	20~87	25~130	30~190	35~210	40~240	45~105	50~300	80~430	90~410	120~801	130~1000
Rentang sudut lentur	derajat	190	190	190	190	190	190	190	190	190	190	190	190
Dua lapis r maksimum dfference r 1- r2	mm	20	50	50	65	75	85	85	100	130	145	170	180
Jarak efektif maksimum	mm	1200	1500	3200	2200	3200	4000	4000	4000	5000	6000	1400	6000
Tinggi meja kerja (pusat cetakan ke ketinggian tanah)	Mm	1100	900	1100	1100	1100	1125	1100	1250	1300	1400	1400	1400
Tinggi Garis Pusat Cetakan	Mm	22	30	28	40	50	55	65	80	90	120	165	185
Kecepatan Bending [DOB]	deg/detik	220	220	160	105	100	75	75	75	70	38	38	28
Bending (DOB\|Sccuracy	derajat	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Memberi kecepatan [DBB]	mm/detik	2000	2000	1400	1400	200~900	200~900	900	900	900	800	800	600
Akurasi pemberian makan (DBB]	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Tabung transter\|pob) kecepatan	deg/detik	300	300	300	200	200	200	200	200	200	90	90	90
Tabung Transter [POB] Akurasi	Mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
HVDRAULIC SVSTEM MOTOR	KW	1.7	2.2	2.2	3.8	5.5	11	15	22	22	30x2	45x2+11	55x2+11
Lebar mesin	Mm	900	900	900	900	1150	1500	1500	1700	2000	2200	2300	3400
Lebar mesin	Mm	1250	1250	1250	1300	1400	1400	1500	2100	2100	2300	2300	2700
Panjang mesin	Mm	2600	2900	4300	4300	5800	6800	6800	7000	9000	10000	11000	11500
Berat mesin	Kg	900	1000	2800	3200	5800	7500	7900	12000	13000	29000	38000	55000
