Deskripsi

Parameter teknis

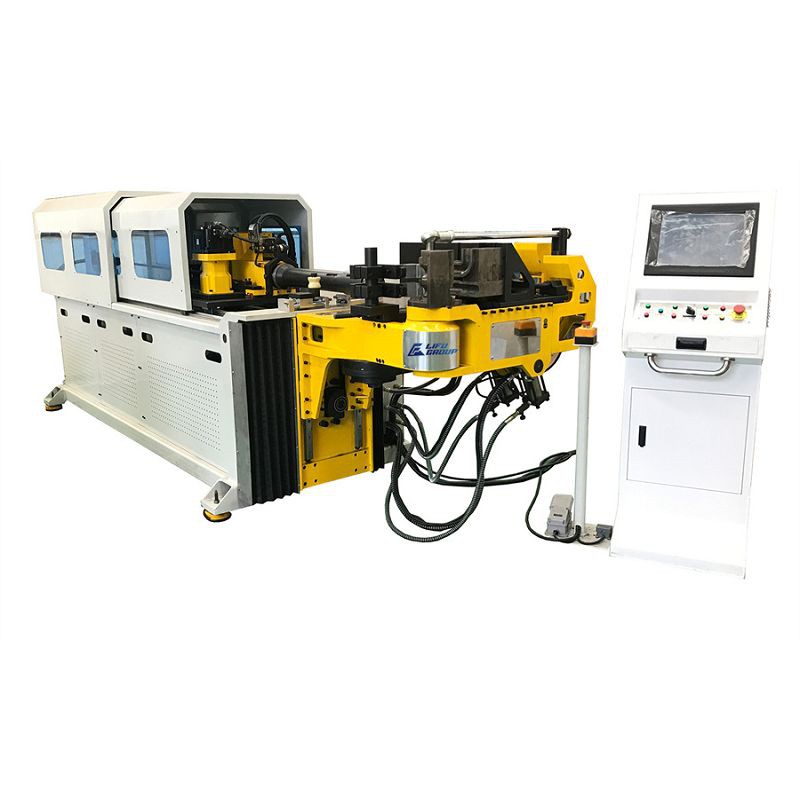

Detail Umum Mesin Bending Pipa Profil

*Simulasi bender tabung 3d CNC

*Kontrol otomatis, semi-otomatis atau manual

*Kemungkinan untuk menekuk tanpa mandrel

*Jumlah produksi tabung cnc harian atau total di layar

*Mesin bender tabung CNC dengan kontrol PC -Ethernet

*Pesan Kesalahan pada Layar Kontrol Mesin Bending Tube

*Max. Kisaran diameter dari Ø3mm hingga Ø273mm

*Fungsi belakang pegas dengan perangkat lunak

*Fungsi koreksi perpanjangan dengan perangkat lunak

*Kemampuan pemrograman manual pada perangkat lunak mesin CNC

*Kemampuan membaca file 3D dengan perangkat lunak CNC canggih

*Kemampuan Pemrograman Otomatis pada Perangkat Lunak Mesin Bending CNC Mandrel

*Mode otomatis otomatis-semi pada perangkat lunak mesin lentur listrik

*Kemungkinan simulasi 3D pada perangkat lunak CNC Mandrel Bender

*Fungsi Peringatan Selama Simulasi pada Perangkat Lunak Mesin Bending Mandrel CNC

*Semua komponen listrik mesin bender tabung otomatis kami bersumber dari merek-merek terkenal di dunia, kabinet sesuai dengan IP65.

*KESALIBATKAN CE DAN UL Standar

Mesin bending pipa otomatis kami hanya menggunakan komponen berkualitas tinggi yang terkenal di dunia dalam produksi: Japan Mitsubishi Servo, Hidrolik Rexroth Jerman, Schneider Electric, Prancis, Japan Omron, pengontrol CNC Siemens Jerman atau Japan Mitsubishi dan sebagainya.

Cetakan mesin bending pipa profil
Bahan
*Baja karbon
*Bahan Austenitic
*Paduan aluminium
*Baja paduan sedang dan tinggi
*Bahan Inconel and Hastelloy
*Paduan kuningan dan tembaga

Kapasitas dari 3mm Od -273 mmo.d.
*Kualitas tinggi
*Radius ketat menekuk
*Tupai dinding tipis
*Bagian yang membutuhkan toleransi ketat
*Pengulangan
*Kemampuan untuk bentuk tabung yang kompleks

perkataan:

1. Tentang peningkatan terus menerus pada desain, spesifikasi di atas dapat berubah tanpa pemberitahuan.

2. Harap kontak penjualan untuk merekomendasikan Anda model yang sesuai dengan detail spesifikasi terbaru

Tag populer: Mesin Bending Pipa Profil, Produsen Mesin Bending Pipa Profil, Pemasok, Pabrik, Mesin Bending Pipa Luar Biasa, Mesin Bending Pipa Dasar, Mesin Bending Pipa Umum, Mesin Bending Pipa tertentu

Parameter teknis

Parameter teknis CNC
Model	Satuan	CNC18	CNC25	CNC38	CNC50	CNC65	CNC76	CNC90	CNC110	CNC130	CNC168	CNC219	CNC273
Kapasitas lentur maksimum	mm	Φ18x1.6	Φ25x2.0	Φ38x1.8	Φ50x2.0	Φ65x2.5	Φ75x2.5	Φ89x2.5	Φ110x5.0	Φ130x5.0	Φ168x16.5	Φ219x16	Φ270x20
Tabung bundar/tabung stainless steel	mm	Φ18x0.8	Φ25x1.8	Φ38x1.2	Φ50x1.3	Φ65x1.6	Φ75x1.9	Φ89x1.5	Φ110x2.0	Φ130x2.5	Φ168x4.0	Φ219x14	Φ270x14
Tabung/logam persegi	mm	□15x1.2	□16x2.5	□30x1.5	□40x1.8	□50x2.3	□60x2.5	□75x2.5	□90x2.0	□90x6.0	□110x6.5	□189x14	□200x14
Diameter luar tikungan maksimum bolak -balik (dapat disesuaikan)	mm	φ10	φ25	φ38	φ50	φ65	φ70	φ70	φ90	φ114	φ114	φ129	φ129
Radius Bending	mm	10~80	20~100	25~150	30~230	30~320	40~250	40~250	50~280	80~500	90~500	120~800	130~1000
Rentang radius bending/ tabung persegi	mm	15~70	20~87	25~130	30~190	35~210	40~240	45~105	50~300	80~430	90~410	120~801	130~1000
Rentang sudut lentur	derajat	190	190	190	190	190	190	190	190	190	190	190	190
R1 ~ r2two-layer r maksimum dfference r 1- r2	mm	20	50	50	65	75	85	85	100	130	145	170	180
Jarak efektif maksimum	mm	1200	1500	3200	2200	3200	4000	4000	4000	5000	6000	1400	6000
Tinggi meja kerja (pusat cetakan ke ketinggian tanah)	mm	1100	900	1100	1100	1100	1125	1100	1250	1300	1400	1400	1400
Tinggi Garis Pusat Cetakan	mm	22	30	28	40	50	55	65	80	90	120	165	185
Kecepatan Bending [DOB]	deg/detik	220	220	160	105	100	75	75	75	70	38	38	28
Bending (DOB\|Sccuracy	derajat	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Memberi kecepatan [DBB] kecepatan	mm/detik	2000	2000	1400	1400	200~900	200~900	900	900	900	800	800	600
Akurasi pemberian makan (DBB]	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Tabung transter\|pob) kecepatan	deg/detik	300	300	300	200	200	200	200	200	200	90	90	90
Tabung Transter [POB] Akurasi	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
HVDRAULIC SVSTEM MOTOR	KW	1.7	2.2	2.2	3.8	5.5	11	15	22	22	30x2	45x2+11	55x2+11
Lebar mesin	mm	900	900	900	900	1150	1500	1500	1700	2000	2200	2300	3400
Lebar mesin	mm	1250	1250	1250	1300	1400	1400	1500	2100	2100	2300	2300	2700
Panjang mesin	mm	2600	2900	4300	4300	5800	6800	6800	7000	9000	10000	11000	11500
Berat mesin	kg	900	1000	2800	3200	5800	7500	7900	12000	13000	29000	38000	55000
